板片 膠條
板式換熱器是由一組波紋金屬板片組成，板片上有四個孔角，以供熱交換的兩種液體通過，金屬板片安裝在一個側面有固定板和活動壓緊板的框架內，并用夾緊螺栓夾緊。板片上裝有密封膠墊，將流體通道密封，并且引導流體交替地流至各自的通道內。
寬信板片:

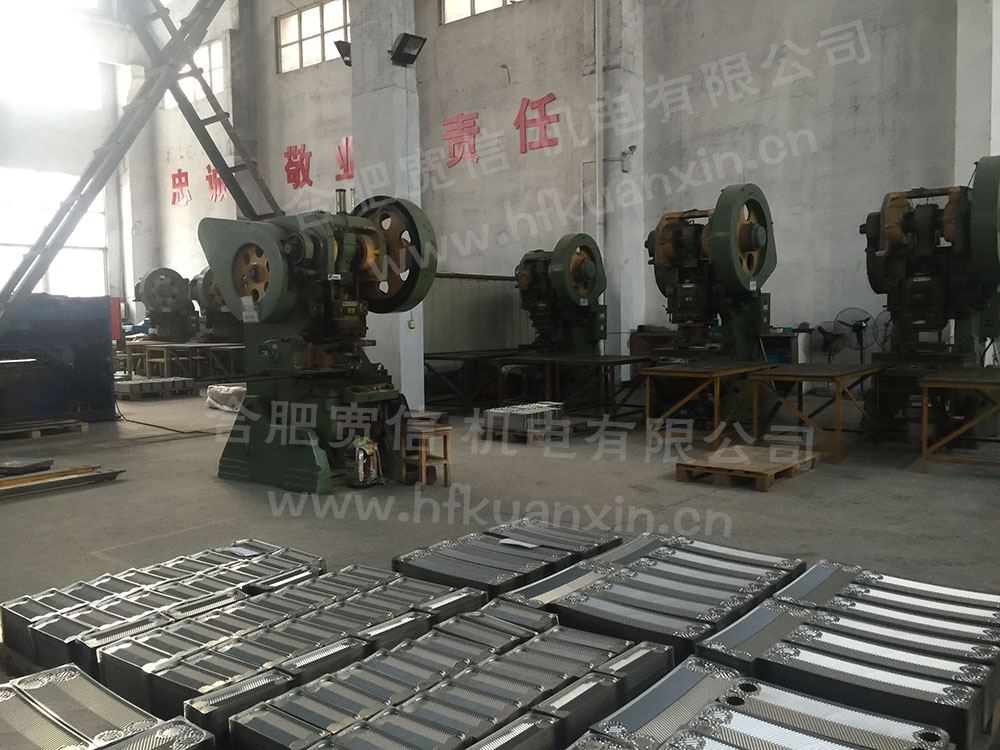

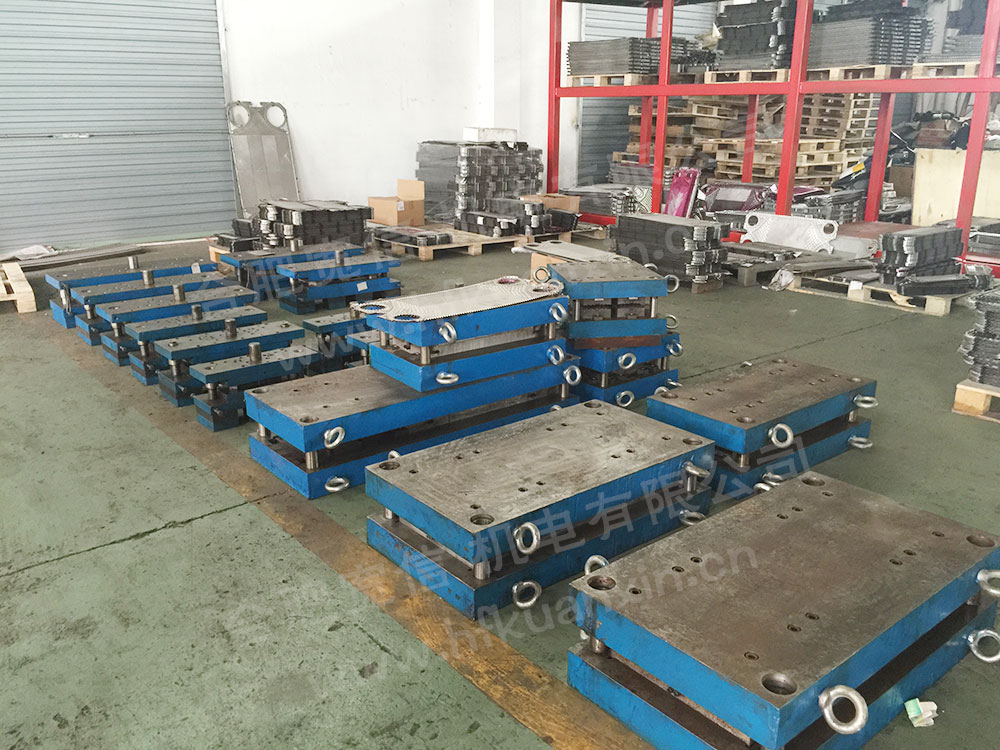

板片原料進廠按國際進行檢驗，在壓制前對模具進行全面的檢測，保證壓制的精度，對壓制后的板片進行的質量檢驗，同時每張板片都刻有編碼，可對板片質量進行追溯。換熱器金屬結構件在噴漆前進行電泳處理，換熱器的安裝嚴格按操作規程標準安裝，對安裝完成后的換熱器進行相應試驗壓力的檢驗。

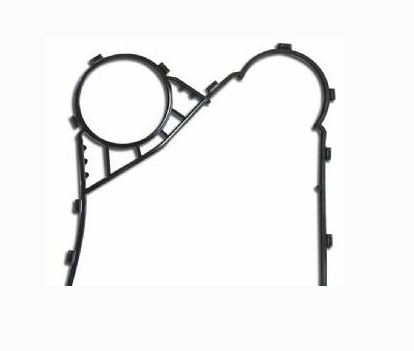

寬信膠墊：

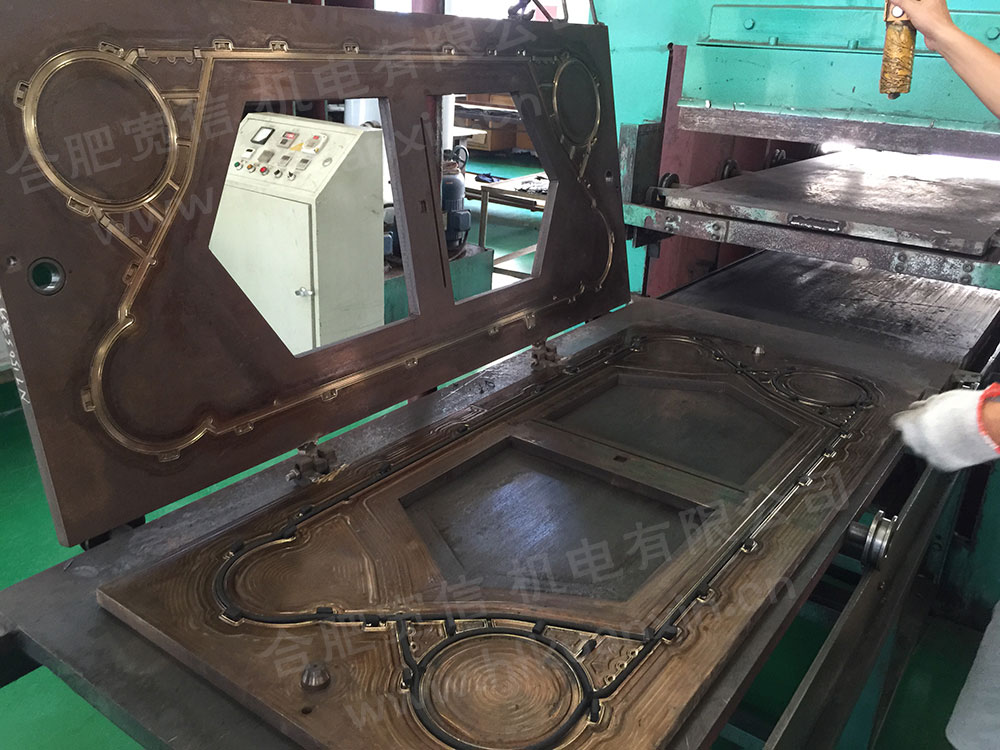

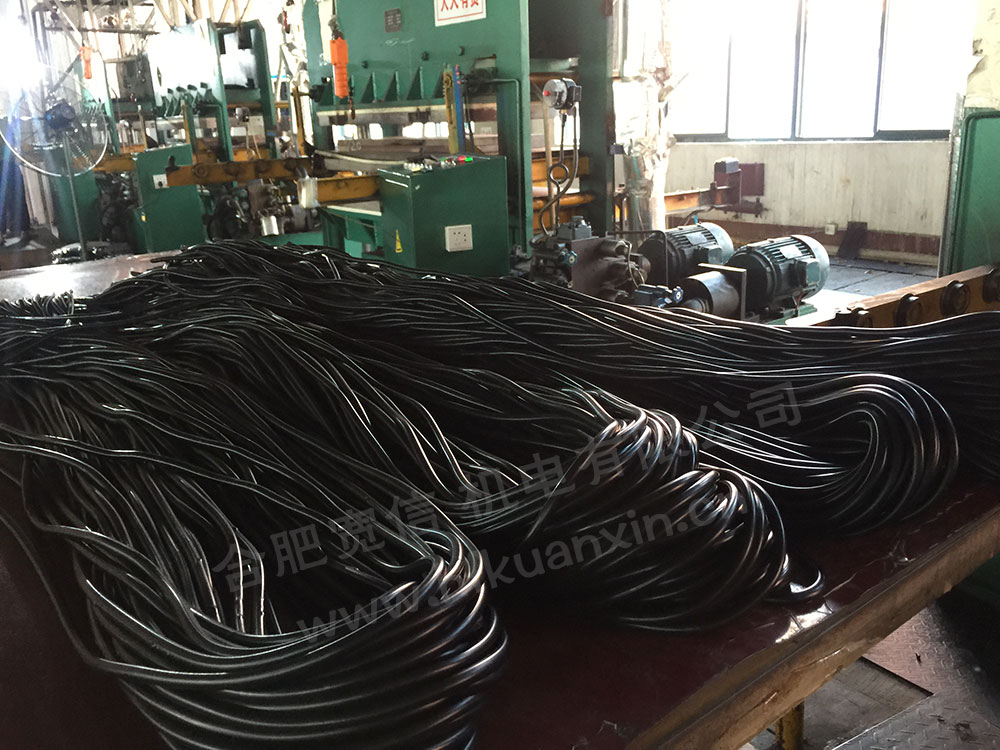

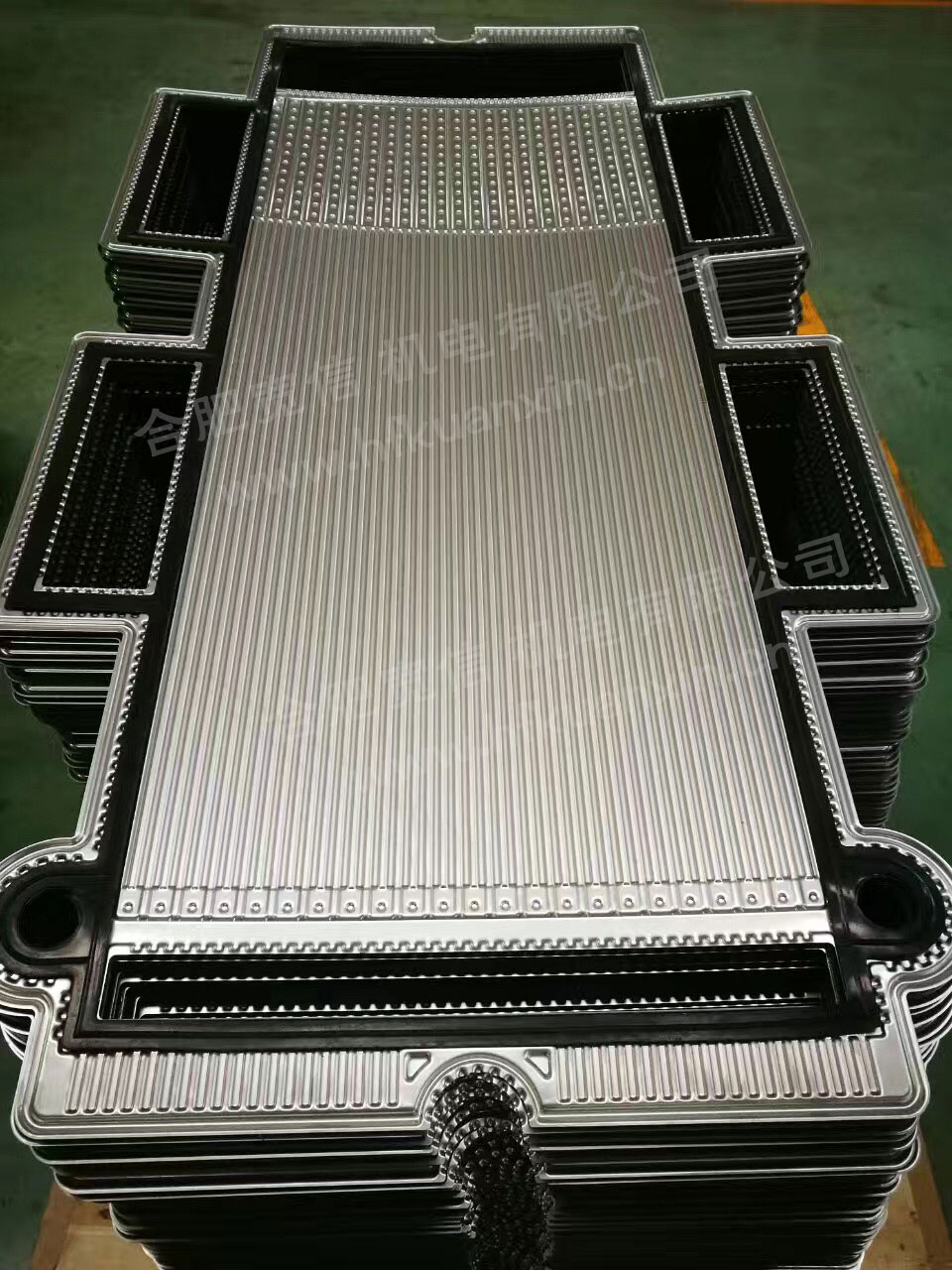

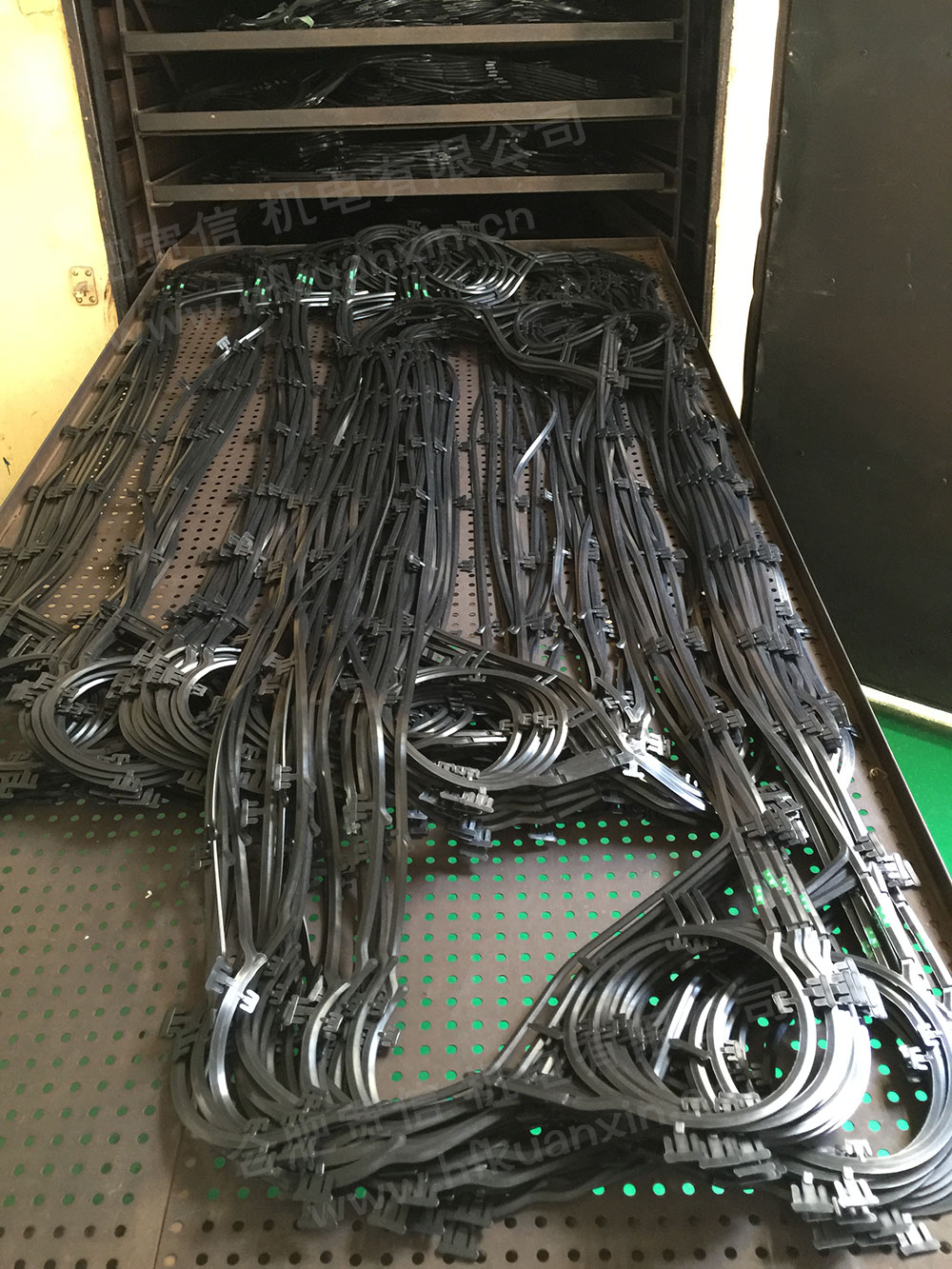

原材料全部采用國際知名廠家產品，在出口歐美市場的合資企業生產高品質的密封墊片。墊片與板片初粘接后，在一定預緊力條件下放入高溫烘箱中恒溫烘干8小時，這樣的板片也不會脫落。也可根據用戶要求，提供免粘結構墊片，墊片采用屋頂形結構外形，均勻受力，可以為用戶提供更好的密封性能，將任何泄露的危險系數降低到最低限度。膠墊原料品牌由寬信制定，膠墊進廠對硬度、扯斷強度和壓縮變形進行逐條檢驗，合格后訪客投入生產。

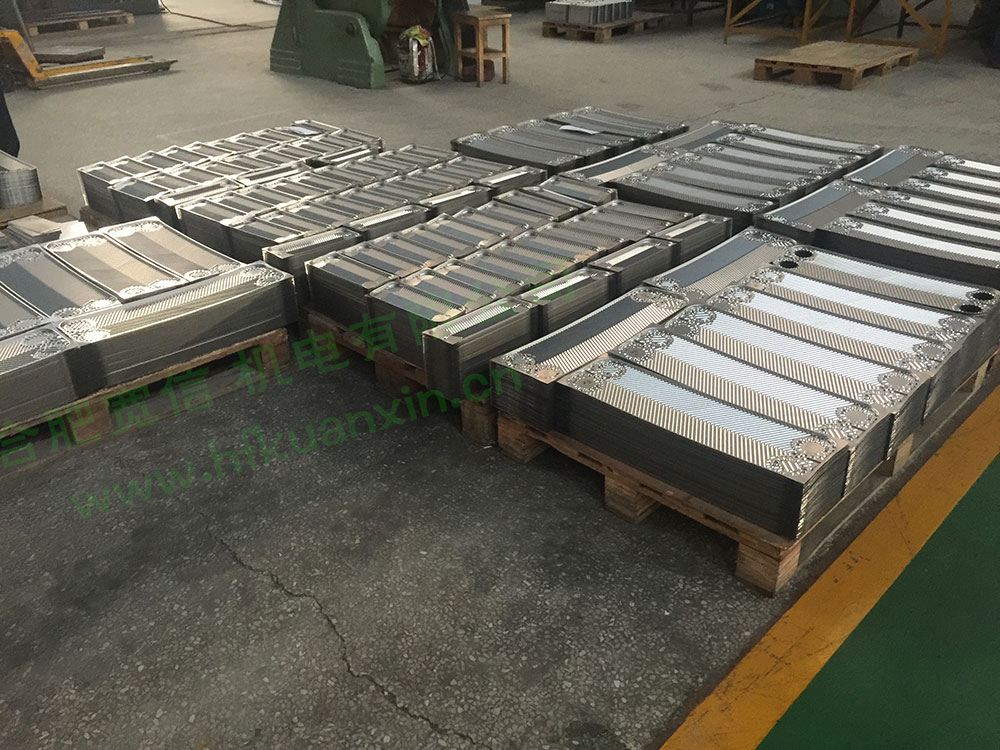

板片原料進廠按國際進行檢驗，在壓制前對模具進行全面的檢測，保證壓制的精度，對壓制后的板片進行質量檢驗，同時每張板片都刻有唯一的編碼，可對板片質量進行永久追溯。換熱器金屬結構件在噴漆前進行電泳處理，換熱器的安裝嚴格按操作規程標準安裝，對安裝完成后的換熱器進行相應試驗壓力的檢驗。
特點：
板式換熱器板片按其換熱介質流動形式分為單邊流和對角流2種。單邊流是指從換熱板右邊角孔流進的換熱介質嘴鷗從右邊角孔流出，同樣的，從左邊角孔流進的換熱介質最后從左邊的角孔流出。對角流是指換熱流體從右邊角孔流進而從左邊角孔流出，或者從左邊角孔流進的流體從右邊角孔流出，呈現對角線的流動方式。從換熱效率來說，對流方式優于單邊流，但是采用單邊流方式成本相對較低，所以在能滿足換熱效率的情形下，一般采用單邊流形式。
安裝方式：

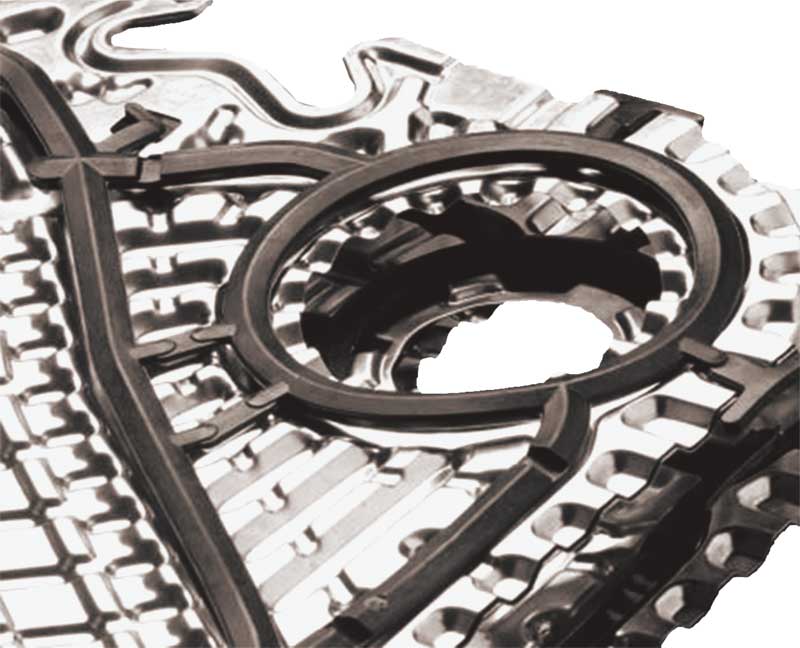

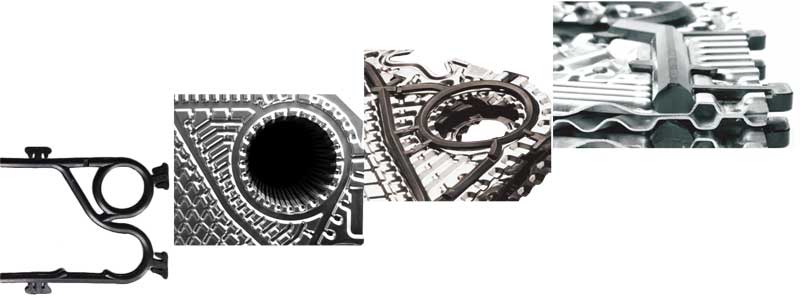

一、直接粘貼式，就是在密封墊片上涂抹密封膠后，將其直接粘在換熱板片的安裝槽中。
二、膠釘鑲嵌式，就是換熱板片上設計了裝配孔，在密封墊片的邊上設計有膠釘，將密封墊片放入安裝槽后，將膠釘鑲嵌在裝配孔中。
三、扣裝式，就是在密封墊片的邊上設計有扣釘，用扣釘將密封墊片扣裝在換熱板片上。

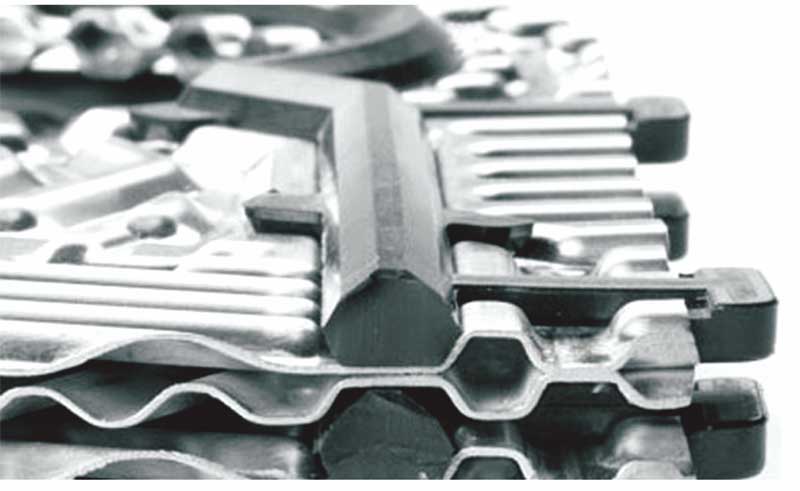

對于以上這三種方式，粘貼式密封墊片結構簡單，加工最為容易，但安裝和拆卸相對麻煩。鑲嵌式和扣裝密封墊片結構復雜，加工較為麻煩，但安裝和拆卸相對容易。板式換熱器密封墊片按產品剖面形狀分為對稱和非對稱形，對稱形一般應用于對角流的板片，上下密封面均為平面，沿水平面對稱，可正反安裝。非對稱形的地面為平面，上密封面可以是品面、曲面、斜面等。

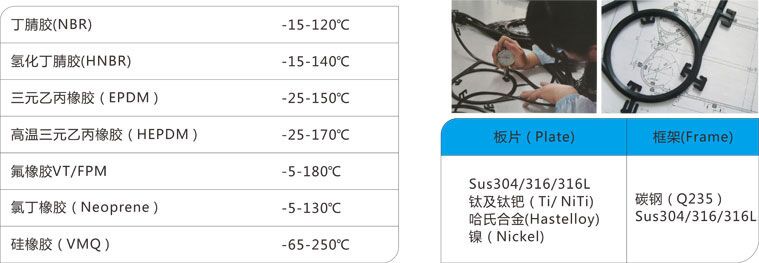

寬信的技術專家綜合了世界先進傳熱板片的有點，針對各種不同工況對換熱器的要求，精心設計和開發了多種新型板型，滿足了不同工況的需求。板式換熱器板片是專門用于板式換熱器中隔離介質和進行熱交換的板片，是板式換熱器的重要組成部分。它的主要材質有不銹鋼（sus304、316、316L）、鈦及太鈀合金（TAi、TAi-pd），哈氏合金（c276、D205、B2G）等。

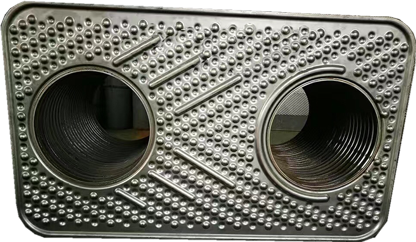

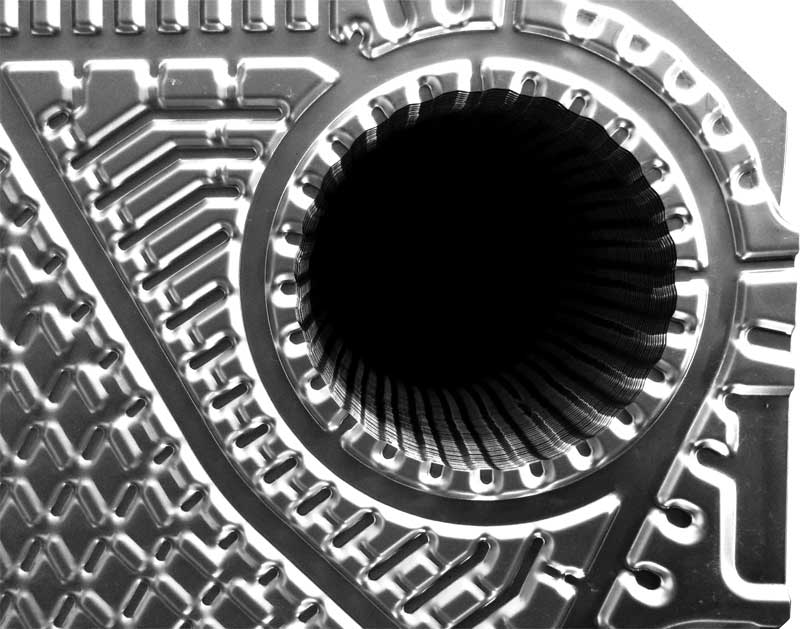

板片作為板式換熱器的關鍵元件,其結構設計合理與否將直接影響到板片的傳熱性能、阻力降以及整機的承壓能力。目前已存在百余種核心結構,其主要波紋形式有:人字形波紋(包括橫向人字形波紋和縱向人字形波紋)、水平波紋、豎直波紋、斜波紋等。我國生產的板式換熱器的板片結構形式,絕大多數是以人字形波紋為主,屬于典型的網狀流動板型結構,其特點是在板間構成的流體通道中,錯列地布滿了觸點,流體在這些觸點間環繞流動形成螺旋形的前進軌道,從而產生強烈的擾動。如果加大流體的流動程度,可以減少層流底層的厚度,有效提高無相變的對流換熱系數,從而達到增大傳熱系數的目的。實驗證明:對于水介質,當雷諾數Re=20～200,流速為0 2～0 5m/s時,流體即進入湍流狀態,已具有很高的傳熱系數。為此,在板片上均勻、錯落地布置觸點,并適當減小間距,除了可以大大加強板片的整體剛度,還可以承受較大的壓差。
